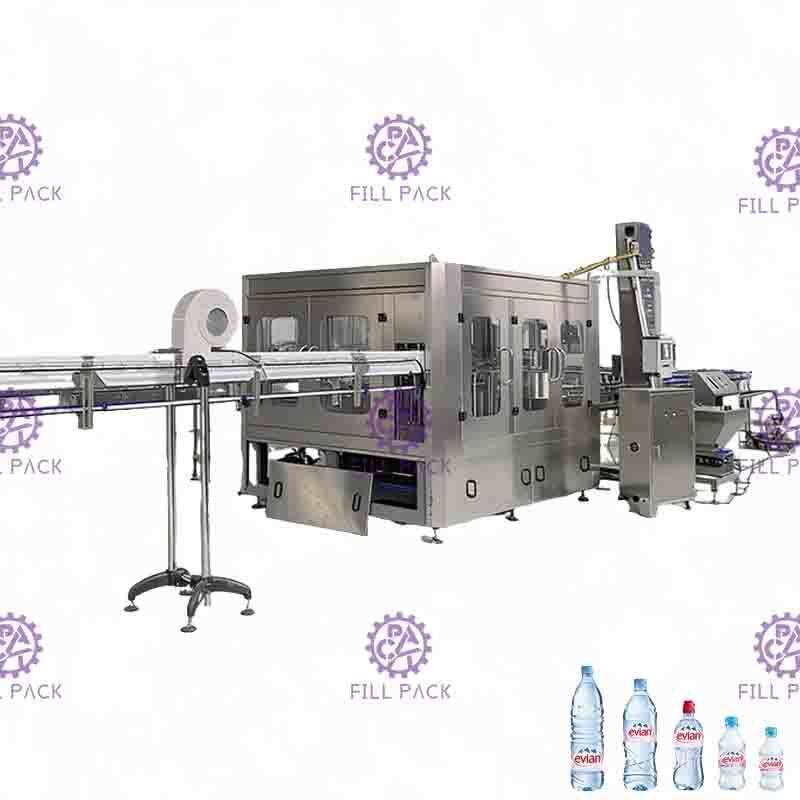

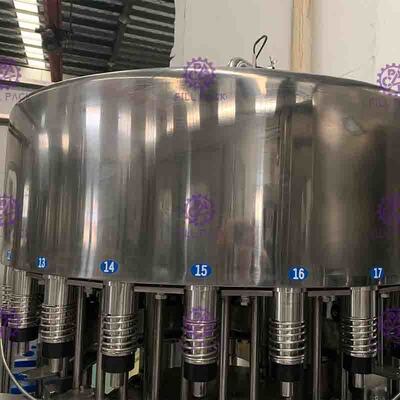

Пластиковая бутылка Чистая вода стиральная линия заполняющая капюшоночная машина

1. Машина для ополаскивания, розлива и укупорки ПЭТ-бутылок 3-в-1 используется в производстве безалкогольных напитков, минеральной и чистой воды, упакованных в полиэстеровые бутылки. Ополаскивание, розлив и укупорка интегрированы в одной машине.

2. В конструкции использованы передовые технологии из Японии и Германии. Используется гравитационный розлив с фиксированным уровнем жидкости. Розлив быстрый, объем жидкости точно контролируется, предотвращаются капли и утечки.

Модель	CGF24-24-8
Производительность (бут/ч)	8000-12000 (500 мл)
Размер бутылки	Горлышко: Ø50-100 мм: Высота: 150-320 мм
Давление воды	0.18-0.25 МПа
Расход воды (кг/ч)	1000
Станция ополаскивания	18
Станция загрузки-капельницы-выгрузки	2-2-2
Точность розлива	<+1 мм
Давление воздуха	0.5 МПа
Расход воздуха	0.3 м³/мин
Мощность (кВт)	4
Вес (кг)	5000
Размеры (Д*Ш*В)	2750*2100*2400 мм



Подробные изображения

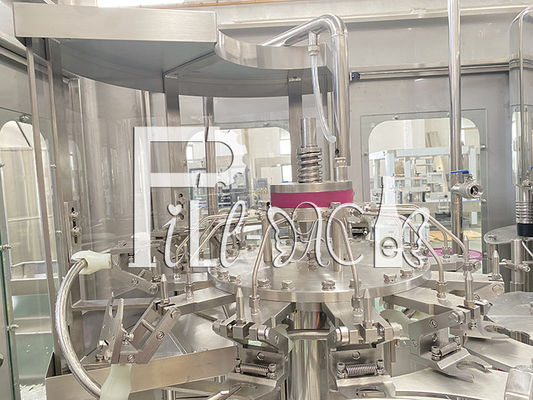

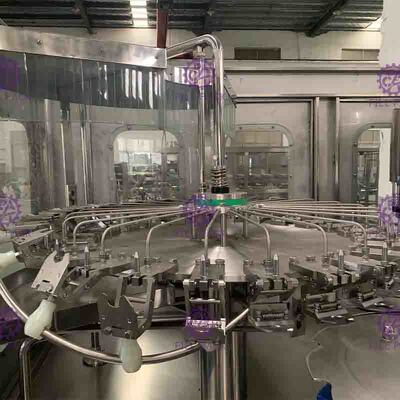

Часть ополаскивания

1) За исключением нижней рамы, деталей трансмиссии и некоторых деталей, которые должны быть изготовлены из специальных материалов. Другие запасные части изготовлены из нержавеющей стали 304.



2) Подшипник качения изготовлен из нержавеющей стали, уплотнительное кольцо изготовлено из материала EPDM, а пластик изготовлен из UMPE.



3) Захват изготовлен из нержавеющей стали, место удержания горлышка бутылки также изготовлено из нержавеющей стали, по сравнению с традиционным резиновым захватом, он гораздо более гигиеничен, долговечен и не имеет быстроизнашивающихся деталей, винтовые части горлышка бутылки могут избежать загрязнения резиновым захватом.



4) Захват оснащен высокоэффективной распылительной форсункой, которая может достигать любого положения внутренней стенки бутылки и экономить воду для ополаскивания. Над распылительной форсункой имеется крышка, предотвращающая разбрызгивание воды; под форсунками имеются регулировочный дренажный желоб и дренажные трубы.



5) Время ополаскивания гарантируется в течение 4 секунд.



6) Путем регулировки высоты вращающихся частей для адаптации к различным высотам бутылок.



7) Привод осуществляется от приводной системы в раме через шестерню.



8) Подача воды для ополаскивания контролируется электромагнитным клапаном.

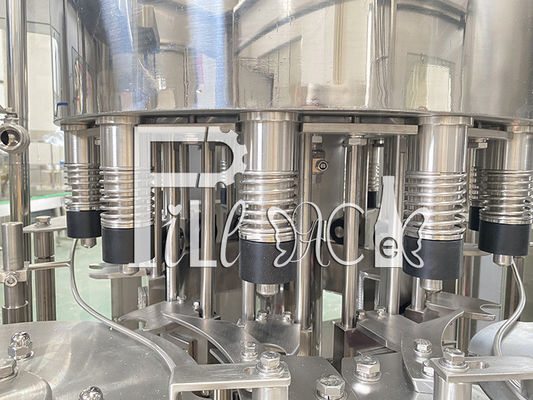

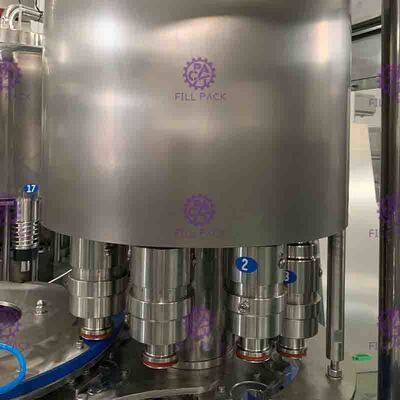

Часть розлива

1) Используются немецкие антикоррозийные подшипники, не требующие обслуживания, которые могут снизить загрязнение окружающей среды при розливе.

2) Поворотная пластина изготовлена из SUS AISI304, с большим плоским зубчатым подшипником.

3) Механический клапан давления использует передовую зарубежную конструкцию с высокой скоростью розлива, без гигиенических углублений, небольшим количеством уплотнительных частей и точным контролем уровня жидкости. Весь клапан изготовлен из нержавеющей стали 304.

4) Система розлива имеет систему циркуляции CIP для промывки трубопроводов и фальшивых чашек, используемых для очистки разливочного клапана. Эта система может эффективно очищать жидкостные трубы, жидкостный бак и разливочный клапан и т.д.

5) Эта система розлива имеет автоматическую систему контроля температуры.

6) Разливочный клапан открывается и начинает розлив, когда он опускается и касается горлышка бутылки, разливочный клапан поднимается и покидает горлышко бутылки, когда розлив завершен.

7) Подача жидкости осуществляется с помощью автоматического пневматического клапана с магнитным переключателем уровня жидкости для автоматического контроля жидкостного бака.

8) Привод наполнителя осуществляется от приводной системы в раме и передается через шестерню.

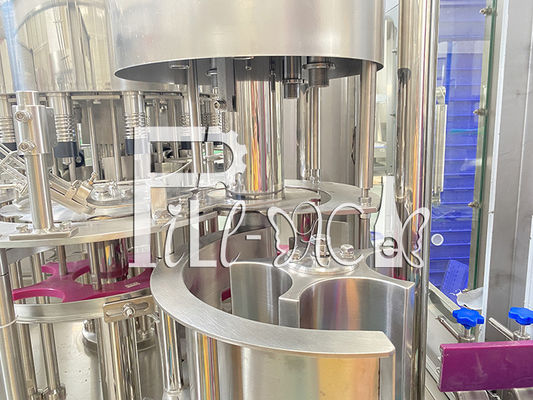

Часть укупорки

1) Система позиционирования и укупорки, электромагнитные укупорочные головки с функцией сброса нагрузки, обеспечивают минимальное столкновение бутылок во время укупорки.


2) На винтовом укупорочном устройстве установлен датчик подачи бутылок.

3) Нет бутылки - нет укупорки.

4) Автоматическая остановка при нехватке бутылок.

5) Привод винтового укупорочного устройства осуществляется от приводной системы в раме и передается через шестерню.
