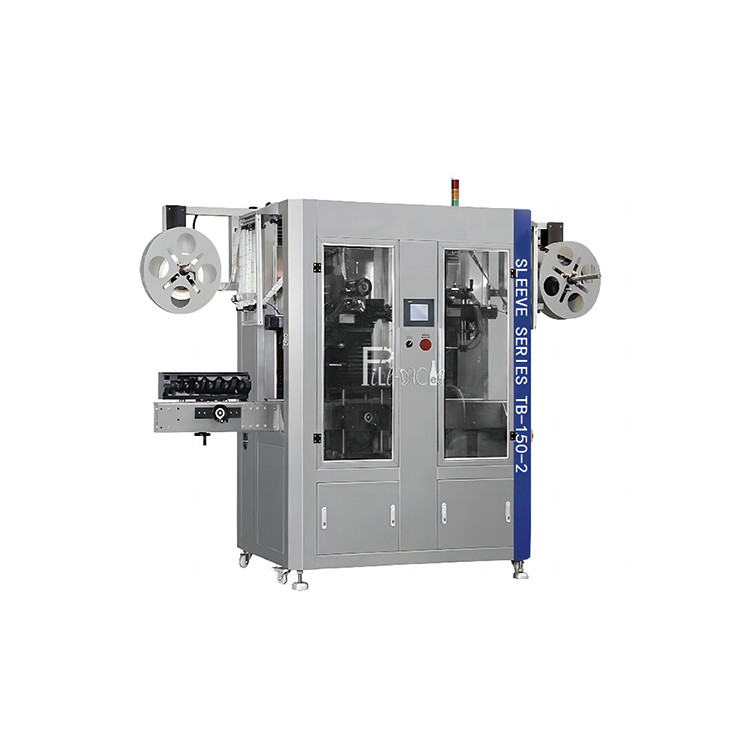

Голова полноавтоматической машины для прикрепления этикеток рукава сокращения двойная для тела с сокращением пара

Полностью автоматическая двухголовочная машина для термоусадочной маркировки для этикеток на корпусе/горлышке с системой паровой усадки

Общие сведения:
Весь каркас машины изготовлен из нержавеющей стали SUS304. Каркас простой, красивый, водонепроницаемый и не ржавеет. Легко чистится. Специальная система резки: используется технология whist и con-volute. Резка этикетки ровная, без заусенцев. Положение этикетки обеспечивает точность маркировки. Принята модульная конструкция, управляемая модулями; достигается точность и скорость маркировки. С высококачественным сенсорным экраном, позволяющим управлять пальцем, легко и быстро. Это высокоавтоматическая упаковочная машина. Управляется одним человеком, проста в эксплуатации. Легко менять упаковочный материал, смена формы может быть легко выполнена вручную без каких-либо инструментов. В пределах ограничения ширины полотна может использоваться для упаковки объектов различной формы, будь то круглые или квадратные, может применяться на стеклянных или пластиковых бутылках. Более высокая безопасность и стабильность в эксплуатации и экономия времени рабочей силы.

Технические характеристики:

1) Машина для маркировки термоусадочной пленкой TB-150-2 изготавливается на заказ для удовлетворения точных требований производителей и поставщиков. Она может использоваться как отдельно, так и в составе производственной линии, соответствуя скорости фасовочного оборудования.

2) Она построена на основе сварного каркаса из секций из пищевой нержавеющей стали. Эта прочная основа минимизирует движение и вибрацию, обеспечивая последовательную и точную маркировку.

3) Конструкция режущей головки, разработанная в Китае, подходит для контейнеров диаметром от 30 мм до 130 мм. Вам никогда не придется ее менять или настраивать. Она также имеет уникальный сенсорный человеко-машинный интерфейс, что означает автоматический поиск исходного положения, а также безопасность и удобство, что превосходит другие аналогичные продукты.

4) Двойная плоскость подачи термоусадочной этикетки, удобная высота для фиксации этикетки; микрокомпьютерная автоматическая настройка, которая избегает установки и регулировки. Вам нужно только слегка нажать, и этикетка будет автоматически обнаружена и найдена. Смена этикетки быстрая и удобная, кроме того, место разреза абсолютно точное.

5) Недавно разработанный серводвигатель режущей головки с высокой скоростью, точным действием, упорядоченным разрезом и красивой усадкой. Эта конструкция в сочетании со структурой синхронизированного позиционирования этикетки обеспечивает точность положения разреза в пределах 1 мм.

№	Наименование		Технические данные
1	Потребляемая мощность		6.0 кВт
2	Мощность компонента	Серводвигатель подачи этикетки	800 Вт
3		Сервопривод подачи этикетки	800 Вт
4		Серводвигатель режущей головки	800 Вт
5	Входное напряжение		3 фазы, 380/220 В переменного тока
6	Производительность (скорость производства)		300 бутылок/мин (На основе длины этикетки: 55 мм)
7	Габариты основной машины (мм)		3200*1200*2070
8	Применимый диаметр контейнера (мм)		28 мм ~ 120 мм
9	Применимая длина этикетки (мм)		30~250 мм
10	Применимая толщина этикетки (мм)		0.04 мм
11	Применимый внутренний диаметр бумажной трубки		76 мм~125 мм



Функция

Наименование	Функция
Группа подачи материала	Подача двигателя для держателя этикетки
Группа стеллажей	Установка устройства для намотки этикетки
Группа подъема платформы	Автоматическая регулировка высоты основной машины в соответствии с формой бутылки
Группа щеток	Чистка обрезанной этикетки на бутылке
Группа резака	Обрезание этикеток, подаваемых на центральный направляющий штифт
Группа управления резаком	Управление местом работы резака
Группа заднего привода	Подача двигателя для этикетки центрального направляющего штифта
Группа регулировки переднего привода	Захват центрального направляющего штифта
Рама группы фотоэлектрического датчика	Регулировка оптимального положения резки этикетки
Группа обнаружения подсветки бутылки фотоэлектрическим датчиком	Регулировка положения маркировки термоусадочной пленкой на корпусе бутылки
Группа щеток	Приведение этикетки, которая не может быть правильно наклеена, в нужное место
Группа позиционирования бутылки	Стабилизация бутылки, контроль положения маркировки термоусадочной пленкой
Группа центрального направляющего штифта	Облегчение отвлечения намотанной этикетки для легкой передачи и резки
Винты подачи бутылки	Разделение бутылок на равном расстоянии для точной маркировки термоусадочной пленкой



Запасные части

ПЛК	Panasonic	Япония
Сенсорный экран	WEINVIEW	Тайвань
Высокоскоростной оптоволоконный датчик*2	Panasonic	Япония
Фотоэлектрический датчик*4	Panasonic	Япония
Фотоэлектрический датчик*4	Panasonic	Япония
Серводвигатель подачи этикетки*2	Panasonic	Япония
Сервопривод подачи этикетки*2	Panasonic	Япония
Серводвигатель режущей головки*2	Panasonic	Япония
Сервопривод режущей головки*2	Panasonic	Япония
Преобразователь частоты разделения бутылок*4	Delta	Тайвань
Преобразователь частоты конвейера бутылок	Delta	Тайвань
Преобразователь частоты конвейера	Delta	Тайвань
Преобразователь частоты питателя этикеток	Delta	Тайвань
Импульсный источник питания	Schneider	Франция
Контактор переменного тока	Schneider	Франция
Автоматический выключатель	Schneider	Франция
Промежуточное реле*13	Schneider	Франция

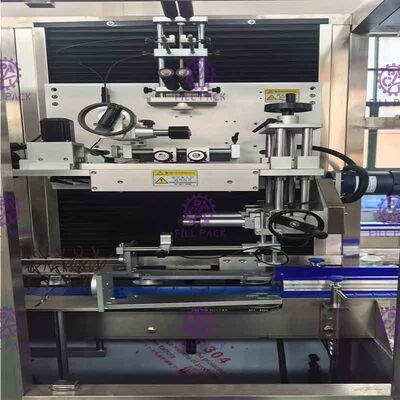

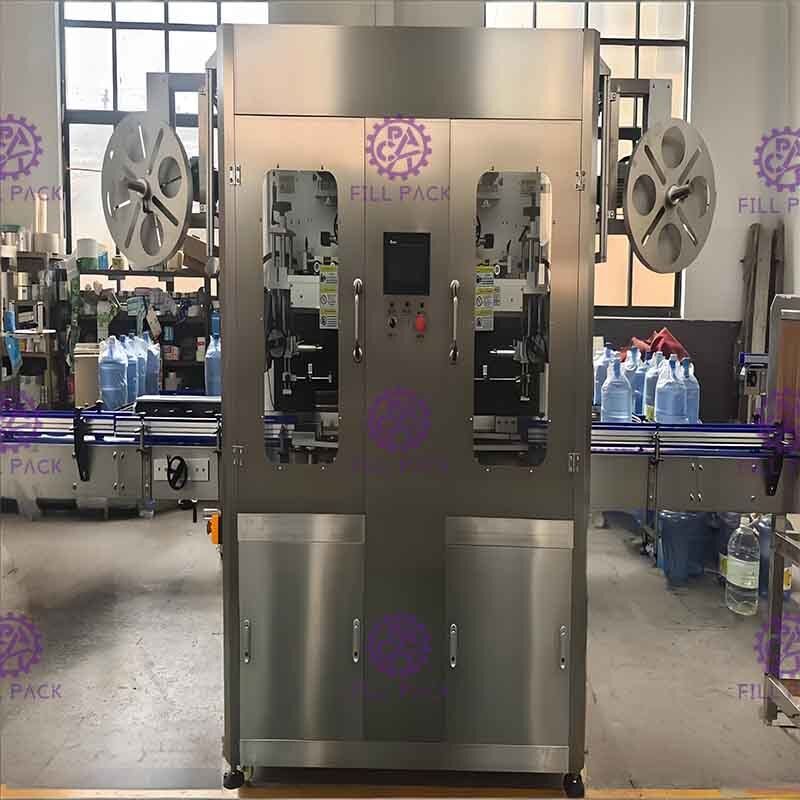

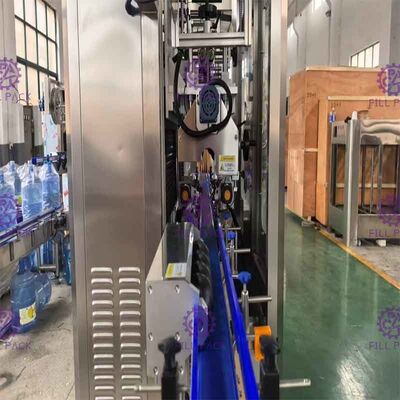

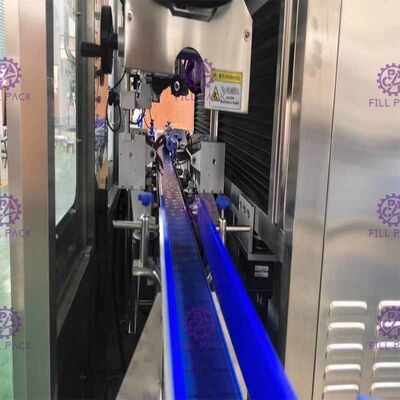

Подробные изображения



Вспомогательная машина



Туннель для паровой термоусадки

Изготовлен из нержавеющей стали SUS304. Оборудование оснащено паровым контроллером для экономии пара. Оставшийся пар отводится в цех через ветровой двигатель. Давление пара регулируется. Эффект усадки идеальный и не повреждает этикетку.

Параметры:

Мощность: 3 фазы, 380 В, 50 Гц, 0.25 кВт

Размеры: 1500*700*2000 мм (SB-1500)

Давление: 0.4-0.7 МПа



Парогенератор

Шкафная конструкция делает машину компактной и небольшой по размеру, что является идеальным выбором для экономии места. Объем конструкции менее 30 л, в пределах зоны, избегающей проверки на внутреннем уровне. Внутренний сепаратор воды и пара предотвращает проблемы с большим количеством воды в паре, улучшая качество пара. Нагревательная трубка соединена с духовкой и фланцем, что облегчает замену и обслуживание. Электрическое управление в один шаг, автоматическое управление духовкой, нужно только подключить воду и питание, а затем нажать кнопку запуска, вся система будет работать сама по себе. Несколько безопасных рабочих блокировок. Машина оснащена предохранительным клапаном, защитой от давления для предотвращения взрыва. Также машина оснащена защитой от низкого уровня воды, при отсутствии подачи воды духовка перестанет работать. Защита от утечки поможет спасти людей, питание будет отключено в случае чрезвычайной ситуации. Электричество чище угля.
