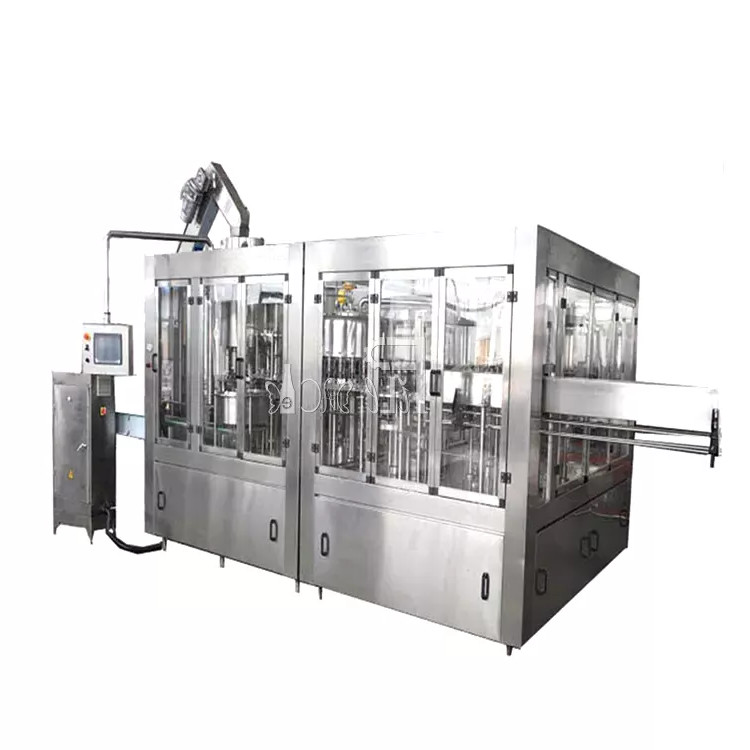

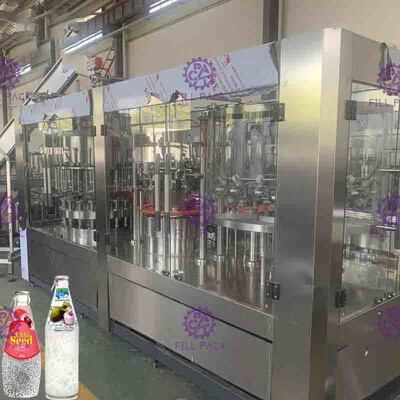

Машина 3 автоматической пульпы плода сока заполняя покрывая в 1 напитке зерна Monoblock

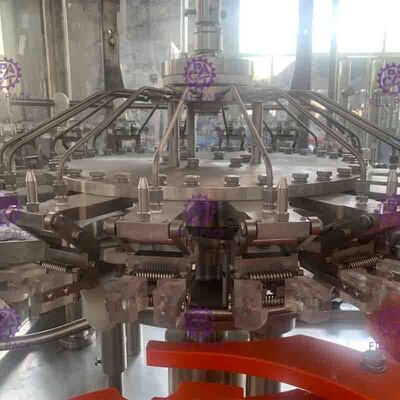

1) За исключением нижней рамы, деталей трансмиссии и некоторых компонентов из специальных материалов, остальные детали изготовлены из нержавеющей стали 304.

2) Роликовый подшипник изготовлен из нержавеющей стали, уплотнительное кольцо — из материала EPDM, а пластиковые детали — из UMPE (СВМПЭ).

3) Захват выполнен из нержавеющей стали, элемент удержания горлышка бутылки также изготовлен из нержавеющей стали; по сравнению с традиционными резиновыми захватами он гораздо более гигиеничен, долговечен и не имеет быстроизнашивающихся деталей, что позволяет избежать загрязнения резьбы горлышка резиной.

4) Захват оснащен высокоэффективной распылительной форсункой, которая достает до любого участка внутренней стенки бутылки и экономит воду для ополаскивания. Над форсункой установлен защитный кожух для предотвращения разбрызгивания воды, а под форсунками предусмотрены регулируемый лоток и трубы рециркуляции. 5) Время ополаскивания гарантированно составляет 4 секунды.

6) Регулировка высоты вращающихся частей позволяет адаптировать оборудование под различную высоту бутылок.

7) Привод осуществляется от системы привода в раме через зубчатую передачу.

8) Подача промывочной воды контролируется электромагнитным клапаном.

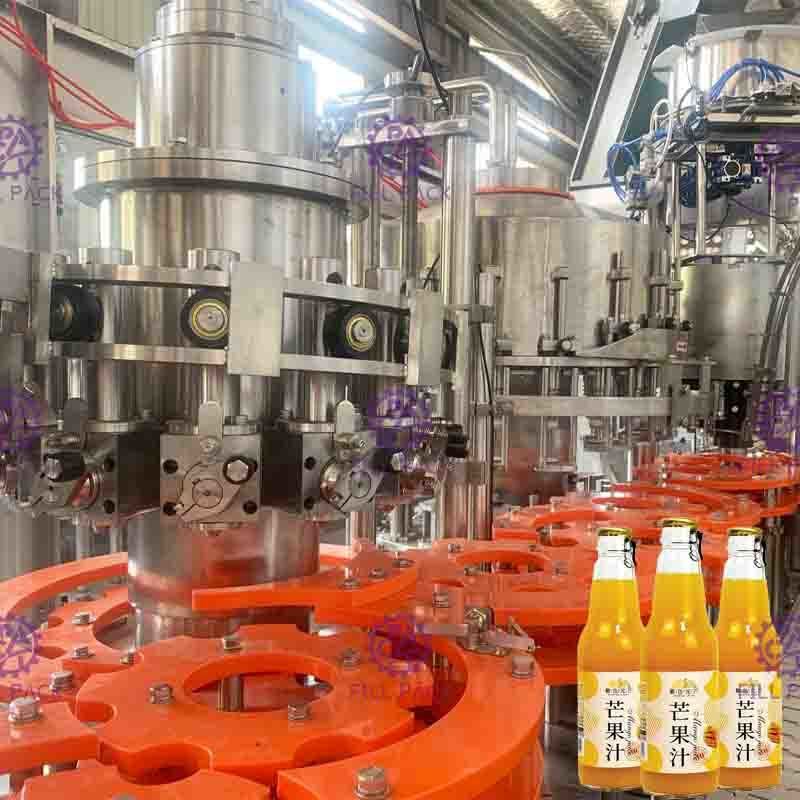

Секция розлива сока с гранулами

В верхней части бака розлива установлен двигатель перемешивания для обеспечения равномерного наполнения каждой бутылки. После поступления сырья в бак гранулы должны соответствовать требованиям к взвешенному состоянию, поэтому двигатель перемешивания работает непрерывно. После перемешивания гранулы равномерно распределяются под действием суспендирующего агента.
1) Используются немецкие антикоррозионные необслуживаемые подшипники, снижающие загрязнение зоны розлива.
2) Вращающаяся пластина изготовлена из стали SUS AISI304 с крупным плоским зубчатым подшипником.
3) Механический напорный клапан выполнен по передовой зарубежной технологии: высокая скорость розлива, отсутствие труднодоступных гигиенических зон, минимальное количество уплотнительных элементов и точный контроль уровня жидкости. Весь
клапан изготовлен из нержавеющей стали 304.
4) Система розлива оснащена трубопроводом циркуляционной CIP-мойки: слив после полной очистки бака. Эта система эффективно очищает продуктопровод, бак, разливочные клапаны и т. д.
5) Разливочный клапан открывается и начинает розлив при опускании и контакте с горлышком бутылки; клапан поднимается и отходит от горлышка после завершения наполнения.
6) Подача жидкости автоматически регулируется пневматическим клапаном с магнитным датчиком уровня жидкости в баке.
7) Привод блока розлива осуществляется от системы привода в раме через зубчатую передачу.
8) В корпусе предусмотрены смотровые окна, позволяющие визуально контролировать продукт розлива.

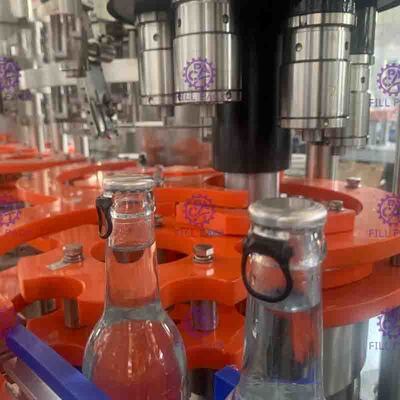

Секция укупорки

Этот узел обладает высочайшей точностью в моноблоке 3 в 1, он критически важен для стабильной работы машины и качества продукции. Характеристики укупорочного механизма:
1) Укупорочная головка (основной элемент, обеспечивающий качество укупорки): усовершенствованная конструкция магнитной муфты снижает процент брака укупорки, сохраняя традиционную простоту настройки и регулировки крутящего момента.
2) Укупорочная головка универсальна и подходит как для стандартных плоских крышек, так и для спортивных крышек (sport cap).
3) В направляющей подачи крышек установлено устройство для отбраковки и предотвращения прохождения перевернутых крышек. Прохождение через систему загрузки крышек.
4) На направляющей подачи крышек установлена группа фотоэлектрических датчиков. Машина остановится при отсутствии крышек на направляющей.
5) На укупорочном блоке установлен датчик обнаружения бутылки на входе.
6) На стыке направляющей подачи и распределительного диска крышек установлен блокирующий пневмоцилиндр, реализующий принцип «нет бутылки — нет крышки».
7) Регулировка высоты вращающихся деталей позволяет адаптировать машину под различную высоту бутылок.
8) Привод укупорочного узла осуществляется от системы привода в раме через зубчатую передачу.
9) Основные детали укупорочного узла изготовлены на обрабатывающем центре с ЧПУ.
