Ситовина машины завалки бутылки минеральной воды ISO9001 SS304 устойчивая

Описание:

1.1, Автоматический снятие крышек

Эта машина приводится в действие цилиндром, управляется ПЛК; Автоматическая работа по проверке бочек;

Головка для снятия крышек состоит из зажимного устройства и цилиндра, положение головки для снятия крышек может перемещаться вверх и вниз, зажимное устройство может быть немного отрегулировано для соответствия различным крышкам.

Когда галлонная бутылка поступает в машину, головка для снятия крышек опускается, а зажимное устройство плотно удерживает боковые стороны крышки бочки, а затем поднимает бочку, чтобы снять крышки; И когда крышки сняты, сжатый воздух выдувает крышки в бункер для крышек, затем они падают наружу в держатель клиента;

Давление зажима регулируется для защиты крышек;

Размеры: 650*800*1600 мм

Вес: 100 кг

1.2, Щеточная мойка внешних бутылок

Машина полностью герметична для предотвращения утечки воды, когда галлонные бутылки отправляются на позицию мойки, цилиндр останавливает 3 бутылки внутри и фиксирует их щетками и фиксирующим стержнем, вода будет накачиваться и распыляться на корпус бутылки, бутылка вращается вместе со щетками; Бутылки будут очищаться щетками и водой;

Воздушный компрессор не требуется, это легко для производства и обслуживания;

Параметры:

Количество щеток: 4 шт. * 2

Размеры: 2000*1200*1750 мм

Вес: 800 кг

Мощность: насос 0,37 + двигатели 0,75 * 2 = 1,87 кВт

Размер резервуара для рециркуляции воды: 600*550*550 мм

Компоненты:

ПЛК: Mitsubishi

Цилиндр: AIRTAC

Воздушный выключатель-контактор-реле: Schneider

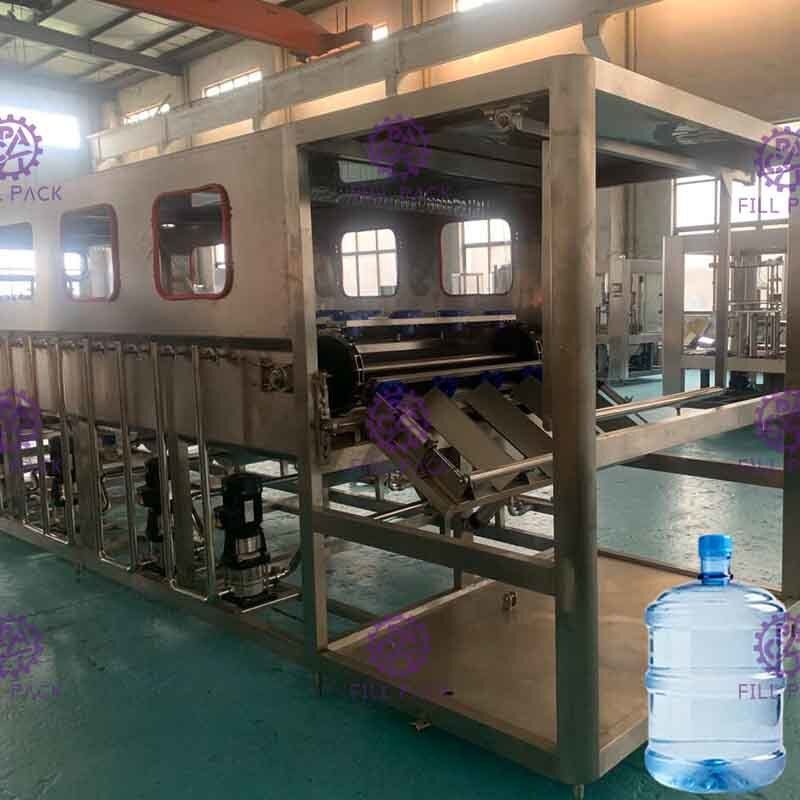

1.3, Мойка/Розлив/Укупорка с автоматической загрузкой бутылок

Машина интегрирует мойку, розлив и укупорку. Это идеальная машина для производства бочковой воды. Вся машина изготовлена из нержавеющей стали 304, устойчива к коррозии, легко моется. Основные электрические компоненты - все брендовые. Система воздушных каналов использует продукцию марки Air TAC. Машина имеет компактную конструкцию, занимает мало места, высокая эффективность работы. Требуется всего 2 оператора для управления, это хороший выбор для фабрики.

Установка машины не требует напольных винтов, после снятия корпуса установите машину на ровный пол, а затем отрегулируйте высоту опор и равномерно отрегулируйте давление всех опор. После того, как машина будет хорошо установлена, подключите водопроводную трубу, дренажную трубу и питание, воздушную мощность.

Рабочий процесс:

Блок розлива бочек может быть разделен на 3 этапа: мойка, розлив и укупорка, всего 12 рабочих станций, рабочий процесс следующий:

Установите горлышко пустой бочки на сиденье бочки, пустая бочка будет промыта в перевернутом положении, 2 рабочие станции для установки бочки.

Процесс мойки будет разделен на 3 этапа: 1, промывка тимеросалом, 4 рабочих позиции; 2, промывка чистой водой, 4 рабочих позиции. Каждый этап мойки установлен на 8 секунд, после мойки будет 10 секунд для стекания.

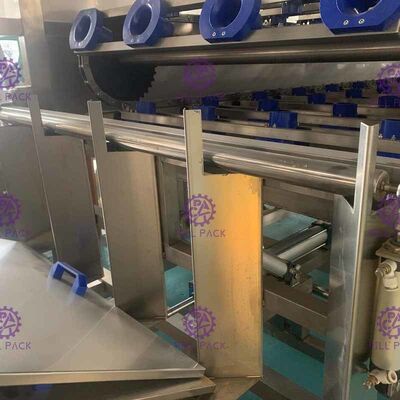

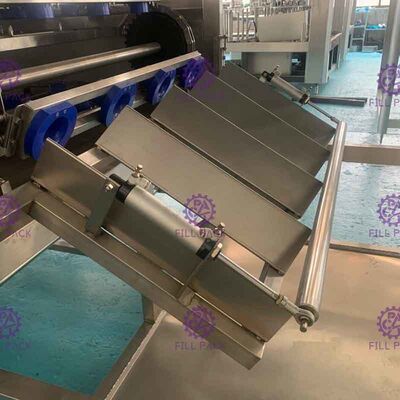

Бочка после мойки опустится на 45 градусов через проходную цепь и пройдет через выходную цепь и повернется на 45 градусов с помощью подъемного цилиндра бочки в положение розлива для розлива.

Разливочный клапан будет приводиться в действие цилиндром для вставки в бочку и начнет розлив, время розлива контролируется ПЛК, а время розлива регулируется с помощью панели управления в зависимости от уровня наливаемой жидкости. После розлива лишняя вода вернется в резервуар с чистой водой через автоматический вентиль, это может снизить потребление воды. (резервуар для воды не входит в комплект)

После завершения процесса розлива наполненная бочка будет вытолкнута в положение укупорки с помощью стопорного цилиндра бочки, весь процесс до этого момента завершен.

Параметры:

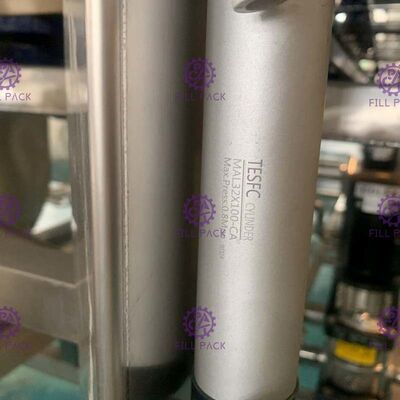

Цилиндр: Air tech-Тайвань

Магнитный клапан: Air tech-Тайвань

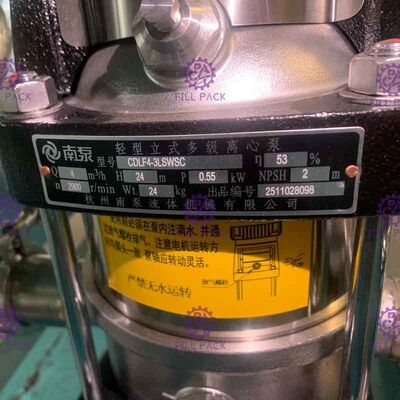

Подъемный насос-розливной насос: Nanfang

ПЛК: Mitsubishi Япония

Мощность: 1,5 кВт

Размеры: 6000*1800*1800 мм

Вес: 1000 кг

1.4, Термоусадочная машина

Полностью конструкция из SUS304, включая электрический котел для генерации пара и термоусадочную камеру, специально для пленки для крышек бочек;

Мощность: 20 кВт

Размеры: 800*600*1200 мм

Вес: 100 кг

1.4, Проверочный свет

Мощность: 0,09 кВт

Размеры: 1000*100*450 мм

Вес: 10 кг

Оплата:

100% безотзывный-переводной аккредитив по предъявлении или 30% TT против PI, 70% TT до доставки

Доставка:

25-35 рабочих дней после получения аккредитива;
